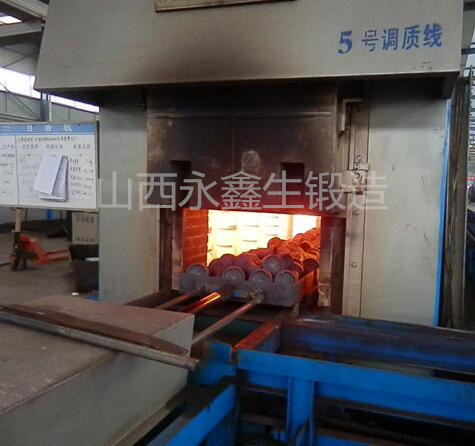

鍛造廠對鍛件加熱的要求：不銹鋼鍛件導熱性差，加熱時要嚴格按照溫度和速度進行：800℃以下緩慢加熱(0.3~0.5mm/min)，到920℃后可快速加熱。為確保耐蝕性，加熱時應嚴格避免滲碳，因此奧氏體不銹鋼鍛件不宜在還原性氣氛或過分氧化氣氛中加熱，也不許火焰直接噴射在毛坯上，否則使鋼增碳或使晶界區(qū)貧鉻，提高鋼的晶間腐蝕敏感性。鍛件在高溫區(qū)停留時間不宜過長，否則易造成嚴重過氧化、元素貧化和晶粒粗化，一般不少于10~20min。

---

我們只做好鍛件m.kaixindian.com.cn

文章原創(chuàng)如需轉載請注明永鑫生鍛造廠提供！
